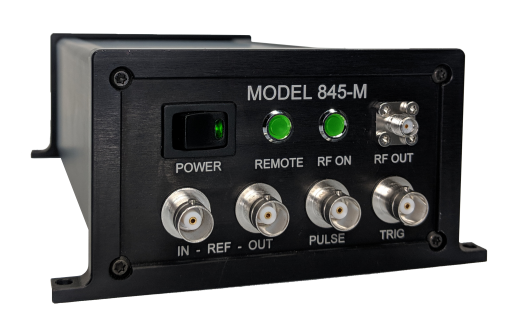

Model 845-M低噪聲微波合成器BNC

發布時間：2024-06-20 09:30:59 瀏覽：1796

　　BNC Model 845-M是一款面向寬帶應用的低相位噪聲合成器，其工作頻率范圍寬廣，最高可達20 GHz。該合成器具備毫赫茲級別的頻率分辨率，確保了高精度的信號輸出。此外，它還采用了一個高穩定性的內部基準電壓源，可以進一步鎖相至可編程的外部基準電壓源，從而提供更為穩定的信號輸出。

　　接口與控制

　　Model 845-M配備了USB和LAN接口，這使得用戶可以通過標準的通信協議進行遠程控制和監控。該模塊支持SCPI 1999命令集，這意味著用戶可以使用標準的編程語言和工具來編寫控制腳本，實現自動化操作。

　　電源與軟件

　　該模塊采用外部6V直流電源供電，確保了設備的穩定性和可靠性。此外，Model 845-M還附帶了一套SigGen GUI軟件包，用戶可以通過該軟件輕松地進行設備配置、信號監控和數據記錄等操作。

　　應用領域

　　Model 845-M的廣泛應用領域包括ATE(自動測試設備)、變頻器的本地振蕩器(LO)、電信/衛星通信以及嵌入式系統等。在這些領域中，低相位噪聲和寬帶調頻的特性使得Model 845-M成為了一個理想的選擇。

　　產品特性

　　OEM微波信號源：Model 845-M可以作為OEM(原始設備制造商)的微波信號源，為各種設備和系統提供高質量的微波信號。

　　低相位噪聲：低相位噪聲特性確保了信號的穩定性和可靠性，對于需要高精度信號處理的應用來說至關重要。

　　快速切換：該合成器具有快速切換的能力，可以快速響應外部控制信號，實現信號的快速切換和調制。

　　寬帶直流調頻：寬帶直流調頻功能使得Model 845-M能夠覆蓋更廣泛的頻率范圍，滿足各種應用的需求。

　　內部OCXO基準：采用內部OCXO(恒溫晶體振蕩器)基準，確保了信號的穩定性和精度。

　　6V直流單電源：使用外部6V直流電源供電，簡化了電源系統的設計，同時提高了設備的可靠性。

　　占地面積小：Model 845-M采用小型化設計，占地面積小，便于在各種設備和系統中集成。

規格參數：

通道數	1 個（標準）或 2 個（帶 845-M-X)
頻率	范圍：0.01 至 20 GHz
	分辨率：0.001 Hz
	精度：0.1 ppm
輸出功率	+23 分貝
開關速度	180 μs（選件 FS 為 25 μs） *見以下尺寸
相位噪聲（1 GHz CW）	1 kHz 偏移：-118 dBc/Hz
	20 kHz 偏移：-128 dBc/Hz
	寬帶噪聲：-150 dBc/Hz
遠程控制（SCPI v1999）	以太網、USB
調制	脈沖（內部和外部模式）以及 FM、相位和線性調頻（僅限內部模式）
Sweeps	List, Frequency
尺寸（寬 x 長 x 高），重量	845-M：8.27“ x 4.13” x 2.36 “ [210 x 105 x 60 mm]，2.1 磅 [0.95 kg]
	845-M [可選 FS]： 10.62” x 4.13“ x 2.36” [270 x 105 x 60 mm]，2.2 磅 [1 kg]
	845-M-X：19 英寸 1U 機架式機箱 16.8“ x 18.1” x 1.7“ [426 x 460 x 43 mm]，10 磅 [4.5 kg]
運輸尺寸	18x12x9”
裝運重量	5 lbs

Berkeley Nucleonics Corporation(BNC)自1963年成立以來，專注于設計和制造高性能射頻和微波產品，提供脈沖發生器、延遲發生器、任意波形發生器和數字延遲脈沖發生器等在內的多種高精度電子儀器，廣泛應用于實驗室測試、科學研究、雷達和通信系統等領域。立維創展代理分銷BNC產品，歡迎咨詢。
