Vincotech MiniSKiiP? 2功率模塊600V/1200V工業驅動器和逆變器IGBT模塊
發布時間：2026-05-25 09:13:24 瀏覽：34

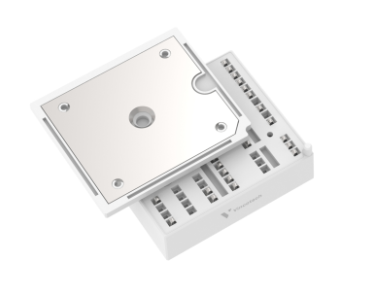

Vincotech MiniSKiiP? 2
是工業驅動與電源轉換領域的革命性功率模塊，采用創新的無焊接彈簧接觸安裝系統，為電機驅動、變頻器及電源應用提供高可靠性、低成本的解決方案。該系列產品覆蓋 600V
至 1200V 電壓等級，電流范圍從 25A 到 150A，完美適配 0.75kW 至 55kW 功率段的應用需求。
緊湊型封裝設計
尺寸：59mm × 52mm × 16mm(長×寬×高)
Al?O? DBC陶瓷基板：提供 AC 2.5kV/1min 絕緣耐壓和優異的熱導率
兩種壓蓋可選：
標準壓蓋(6.5mm)：支持蓋下安裝SMD元件
超薄壓蓋(2.8mm)：滿足極致緊湊設計需求
型號參數表
| Part-no details / Part-no datasheet | Voltage in （V） | Current in （A） | Main Chip technology |
| 80-M2126PA025M7-K716F70 | 1200 | 25 | IGBT M7 |
| 80-M2126PA035M7-K717F70 | 1200 | 35 | IGBT M7 |
| 80-M2126PA050M7-K718F70 | 1200 | 50 | IGBT M7 |
| 80-M2126PA075M7-K719F70 | 1200 | 75 | IGBT M7 |
| 80-M2126PA100M7-K710F70 | 1200 | 100 | IGBT M7 |
| 80-M2126PB050M701-K359F70 | 1200 | 50 | IGBT M7 |
| 80-M2126TA075M7-K719F73 | 1200 | 75 | IGBT M7 |
| 80-M212PMA025I7-K229A90 | 1200 | 25 | IGBT7 |
| 80-M212PMA025M7-K229A70 | 1200 | 25 | IGBT M7 |
| 80-M212PMA035M731-K220A72 | 1200 | 35 | IGBT M7 |
| 80-M212PMA035M7-K220A70 | 1200 | 35 | IGBT M7 |
| 80-M212PMA050M7-K740A | 1200 | 50 | IGBT M7 |
| 80-M212PMB015SC-K228A42 | 1200 | 15 | IGBT4 |
| 80-M212PMB035M7-K220A71 | 1200 | 35 | IGBT M7 |
| 80-M212PMB050M7-K740A71 | 1200 | 50 | IGBT M7 |
| 80-M212PMC050M7-K740A05 | 1200 | 50 | IGBT M7 |
| 80-M212PNB015M7-K778C70 | 1200 | 15 | IGBT M7 |
| 80-M212WPA010M701-K756F77 | 1200 | 10 | IGBT M7 |
| 80-M212WPA015M701-K757F77 | 1200 | 15 | IGBT M7 |
| 80-M212WPA015M7-K757F70 | 1200 | 15 | IGBT M7 |
| 80-M212WPA035SC-K389F | 1200 | 35 | IGBT4 |
| 80-M212WPA050M701-K750F71 | 1200 | 50 | IGBT M7 |
| 80-M212WPA050M7-K750F70 | 1200 | 50 | IGBT M7 |
| 80-M212WPB025SC-K388F | 1200 | 25 | IGBT4 |
| 80-M2166BA075AS-K369G71 | 1200 | 75 | IGBT M7 |
| 80-M2166BA110M701-K799G01 | 1200 | 110 | Rectifier |
| 80-M2166RA075RS-K738H | 1600 | 75 | Rectifier |
| V23990-K220-A40-PM | 1200 | 35 | IGBT4 |
| V23990-K222-A-PM | 600 | 30 | IGBT3 |
| V23990-K222-B10-PM | 600 | 30 | IGBT3 |
| V23990-K223-A-PM | 600 | 50 | IGBT3 |
| V23990-K229-A40-PM | 1200 | 25 | IGBT4 |
| V23990-K229-A41-PM | 1200 | 25 | IGBT4 |
| V23990-K230-F40-PM | 1200 | 70 | IGBT4 |
| V23990-K237-F40-PM | 1200 | 25 | Ultra Field Stop IGBT |
| V23990-K238-F40-PM | 1200 | 35 | IGBT4 |
| V23990-K239-F40-PM | 1200 | 50 | IGBT4 |
| V23990-K359-F40-PM | 1200 | 50 | IGBT4 |
應用領域
? 工業電機驅動 - 變頻器、伺服驅動器
? 暖通空調系統 - 壓縮機驅動、風機控制
? 泵與風機 - 水泵、工業風扇變頻控制
? 電梯與起重設備 - 升降機驅動系統
? 新能源 - 光伏逆變器、儲能系統
? 家電 - 高端洗衣機、空調壓縮機驅動
關鍵性能指標
| 參數 | 規格 |
| 絕緣電壓 | AC 2.5kV / 1min |
| 爬電距離 | >8.6mm（標準壓蓋）/ >5.8mm（超薄壓蓋） |
| 電氣間隙 | >6.1mm（1mm PCB） |
| 導熱硅脂 | Wacker P12（0.81 W/m·K）或高性能 HPTP（2.5 W/m·K） |
| 溫度傳感器 | 集成 PTC 或 NTC |
| 安裝扭矩 | 單螺絲或雙螺絲固定 |
| CTI等級 | 絕緣材料組 I（CTI≥600） |
Vincotech專注功率電子模塊研發與制造，覆蓋工業、新能源、電動汽車等領域。其產品涵蓋4A至1800A電流范圍、600V至2400V電壓范圍，深圳市立維創展科技優勢代理銷售Vincotech功率模塊，歡迎咨詢了解。
